Estación de pintura europea para automóviles diésel con ventilador turbo NM Disc Dia. y filtro de techo F5

Aplicación del producto

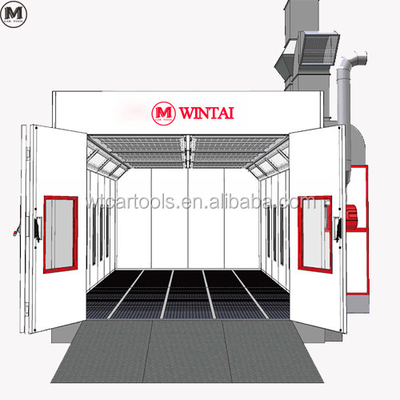

Cabina de pintura para automóviles diésel de tipo europeo con ventilador turbo

Esta cabina de pulverización de diesel de tipo europeo con ventilador turbo se utiliza ampliamente en la industria automotriz, el mobiliario y otras industrias.Muebles y otros productosUtiliza ventiladores turbo como ventiladores de admisión y escape, fácil de mantener. Utiliza un filtro de carbono activo para que el aire de emisión final sea más limpio.Utiliza 3 filas de rejillas y 2 filas de placas a cuadros para que el aire pueda ser reciclado más rápidamente.

Principales características

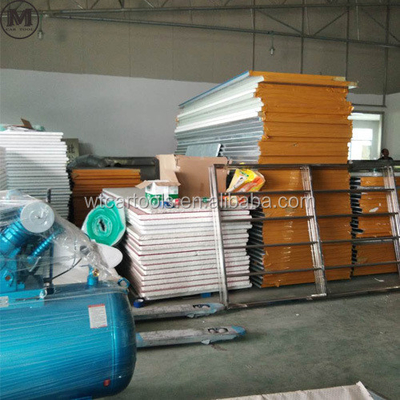

1) Tablero de pared: estilo sándwich EPS (poliestireno epispático) de 50 mm de grosor. Tableros de piel de acero colorido de 0,476 mm de grosor. Panel de techo de acero galvanizado.

2) Bajo el suelo: chapa de acero galvanizado y construcción de tubería de acero cuadrada. 3 filas de rejillas con filtro de suelo y 2 filas de placas de cuadros.

3) Puerta: 3 piezas de puertas delanteras de lujo con 0,8 mm de espesor piel de acero colorido. Tamaño: 3000 ((w) x 2600 ((h). 1 pieza de puerta de emergencia. Ventana de observación con marco de aluminio.

4) Sistema de circulación de aire: ventilador de admisión de 1 x 7,5 kW con accionamiento directo, ventilador de escape de 1 x 5,5 kW con accionamiento directo.

5) Quemador: Italia RielloRG5S quemador diesel, 260000Kcal/h. El tiempo de calentamiento 4-5min ((20-60 oC).

a 80 oC. El consumo de combustible es de 5 a 6 kg/vehículo.

6) Intercambiador de calor: hecho de acero inoxidable.

7) Sistema de iluminación: la luz del techo tiene 32 piezas de lámparas LED de 16W. La luz lateral tiene 16 piezas de lámparas LED de 16W.1200 Lux.

8) Purificación del aire: estructura de filtración doble. El filtro principal es de bolsas de filtro no tejidas de patrón M. Puede capturar gránulos de más de 10 μm. El filtro de techo captura gránulos de más de 5 μm.La limpieza del aire en el ambiente de trabajo puede alcanzar el 98%.

9) Sistema de control de la contaminación: configuración especial con sistema de filtro de bolsillo de carbono activo de patrón M.

Modelo Tamaño externo (m) Tamaño interno (m) Flujo de aire (m3/h) Velocidad del aire (m/s) Potencia (kw) Vehículo adecuado

WW0900 7x5.45x3.35 6.9x3.9x2.65 25000 0,3-0,5 15 Limousina Jeep
